Газорегуляторы типа ГРПШ: характеристики и принцип работы
4.0 из
5
на основе
8 голосований.

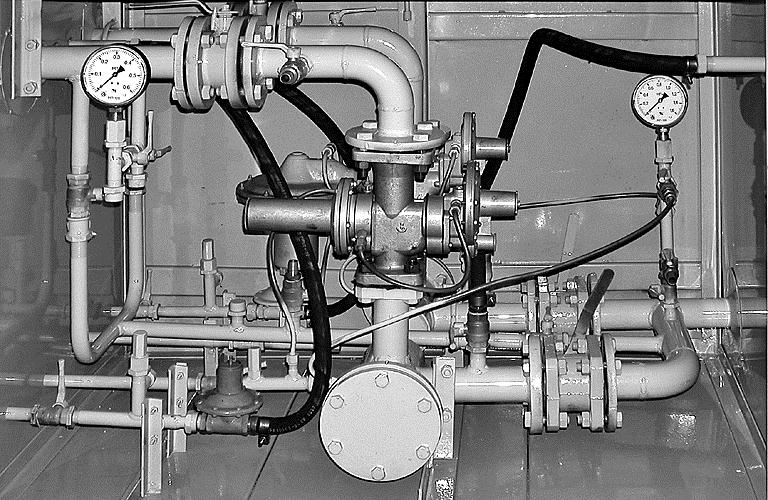

Собственно аббревиатура ГРПШ расшифровывается как ГазоРегуляторный Пункт Шкафной. Это специальные устройства, применяемые в системах газоснабжения и газораспределения для регулирования выходного давления. Они широко используются как в населенных пунктах, жилых и промышленных зданиях, бытовых комплексах и т.д. Вы наверняка видели подобные "ящики" у себя во дворе рядом с трубами газопровода. Например, грпш-04-2у1. Суть работы такого устройства предельно проста. Внутри металлического шкафа содержится технологическое оборудование - фильтры очистки и регуляторы давления. Газ по входному трубопроводу поступает к ГРПШ и сначала проходит фильтры очистки, избавляясь от твердых примесей и мелкодисперсной пыли. После этого поступает в регулятор давления, где проходит нормализацию. Регулятор давления также осуществляет и функцию поддержания нормального (потребительского) давления. Отсюда газ с нормализованным давлением поступает непосредственно к потребителю. Регулятор давления имеет предохранительные клапаны, которые осуществляют сброс давления в том случае, если оно превышает допустимые пределы. Если это не позволяет нормализовать давление газа, то его подача полностью прекращается. То же самое происходит и в случае, если давление газа ниже требуемого. В зависимости от конкретных требований газовые регуляторы могут иметь разные характеристики - максимально допустимое значение давления и пропускную способность. Обычно характеристики корректируются при изготовлении в соответствии с техническим заданием заказчика. Обслуживание газорегуляторных шкафов осуществляется специалистами с периодом в 3 года, а общий срок службы устройства составляет около 15 лет. ГРПШ предназначены для эксплуатации в условиях умеренного климата и могут выдерживать температуру от -40С до +60С. По принципу действия, характеристикам и пропускной способности грпн-300 является аналогом регуляторов ГРПШ.
|
