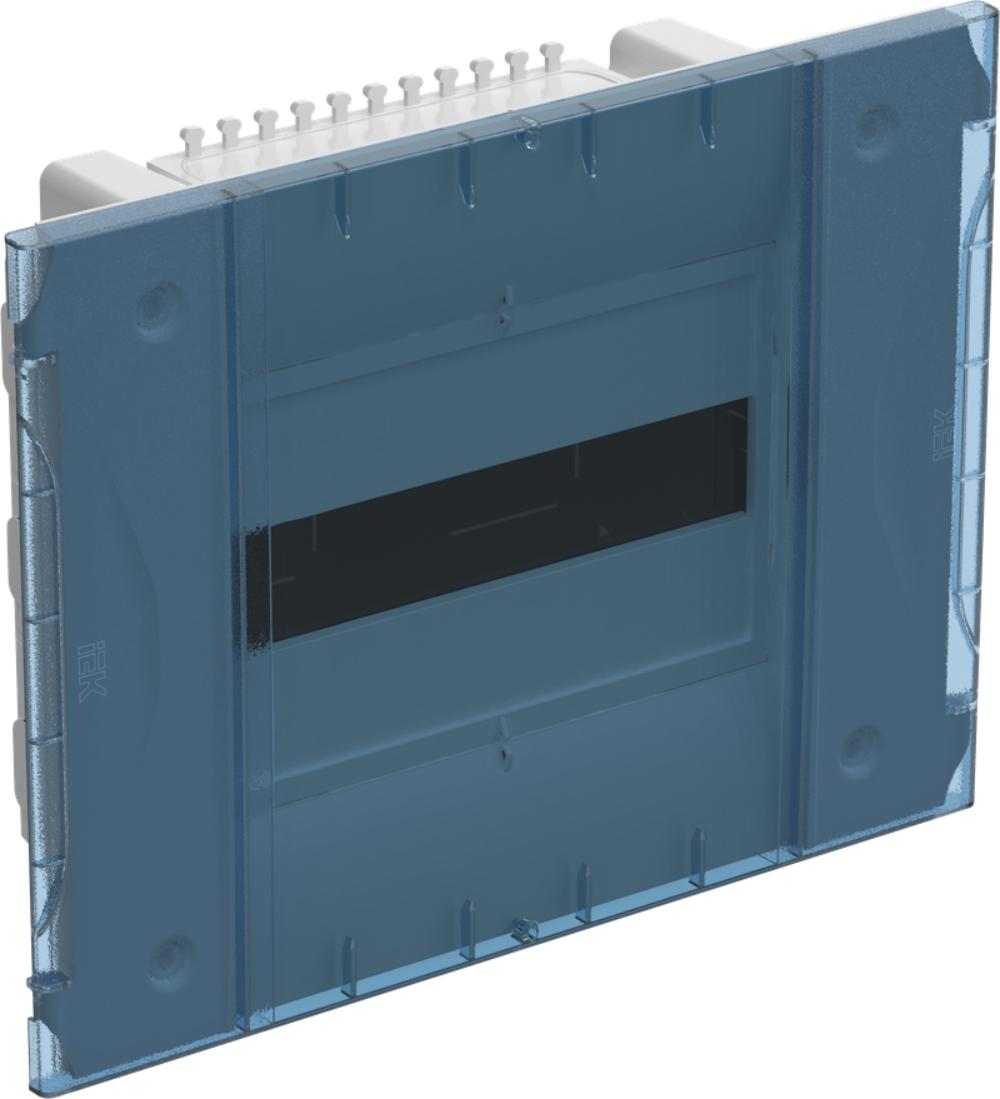

Щитовое оборудование — это неотъемлемая часть любой электросистемы, предназначенная для распределения и защиты электроэнергии. Правильный выбор щитов для жилых и коммерческих объектов критически важен для обеспечения безопасной и надежной эксплуатации электрических установок. Щитовые устройства обеспечивают защиту от коротких замыканий, перегрузок и других аварийных ситуаций, а также позволяют организовать удобное управление электрическими цепями.

Назначение щитового оборудования

Щитовое оборудование используется для распределения электроэнергии по зданиям и помещениям, а также для защиты электросетей от коротких замыканий и перегрузок. В зависимости от назначения, различают несколько типов щитов:

• Распределительные щиты — предназначены для распределения электроэнергии по цепям в здании.
• Щиты учета электроэнергии — используются для установки приборов учета и защиты.
• Щиты защиты и управления — предназначены для подключения и защиты оборудования, а также для автоматизации процессов.
• Щиты распределения мощности — применяются в крупных промышленных и коммерческих объектах для распределения энергии между различными участками сети.

Основные элементы щитов

• Автоматические выключатели — устройства для защиты электрических цепей от перегрузок и коротких замыканий. Они автоматически отключают цепь при возникновении аварийной ситуации.
• Предохранители — устройства, которые защищают электропроводку от перегрева и перегрузок. Они также могут быть использованы в комбинации с автоматами.
• Дифференциальные автоматы — устройства, которые защищают от утечек тока и коротких замыканий, с дополнительной функцией защиты от поражения электрическим током.
• Шины для соединений — элементы, которые используются для соединения проводников внутри щита. Обычно это медные или алюминиевые шины, которые обеспечивают надёжное соединение.
• Розетки и выключатели — в некоторых случаях щиты могут содержать элементы для подключения розеток и управления освещением.

Важные параметры при выборе щитов

При выборе щитового оборудования для жилых и коммерческих объектов необходимо учитывать несколько ключевых факторов, которые помогут выбрать наиболее подходящий вариант.

Тип объекта

Одним из самых важных факторов при выборе щита является тип объекта, для которого он предназначен. Для жилых и коммерческих объектов требования к щитовому оборудованию могут значительно различаться.

• Для жилых объектов: в жилых зданиях обычно используется стандартное распределительное оборудование, которое позволяет обеспечить безопасность домашних электрических систем. Здесь важны компактность, надежность и простота эксплуатации.

• Для коммерческих объектов: в коммерческих и промышленных зданиях требования к щитам значительно выше. Оборудование должно обеспечивать защиту крупных нагрузок, включать дополнительные системы защиты и учета, а также быть готовым к эксплуатации в условиях повышенной нагрузки.

Номинальный ток

Щитовое оборудование должно быть выбрано в зависимости от номинального тока, который предполагается на объекте. Номинальный ток определяет максимальную нагрузку, которую щит и его элементы могут выдерживать без перегрева и повреждений. Для жилых объектов, как правило, достаточно щитов на 16–32 А, в то время как для коммерческих объектов могут потребоваться более мощные устройства с номиналом до 63 А и выше.

Количество и тип автоматов

В щите должны быть установлены автоматические выключатели, которые обеспечат защиту проводки и электрооборудования. Важно выбрать количество и тип автоматов в зависимости от количества потребителей и типов электрических цепей.

• Для жилых объектов: в стандартной квартире или доме достаточно нескольких автоматов для освещения, розеток и крупных электроприборов (например, стиральной машины или электроплиты).

• Для коммерческих объектов: в офисных, торговых и производственных помещениях количество автоматов будет значительно больше. Каждое рабочее место или оборудование может потребовать отдельной защиты, а также наличия дополнительных систем защиты, таких как дифференциальные автоматы.

Возможности модернизации

При выборе щита важно учесть возможность его будущей модернизации. Даже если в данный момент количество электрических потребителей в помещении ограничено, в будущем оно может увеличиться. Щит должен иметь запас мощности и места для установки дополнительных автоматов или устройств, чтобы в будущем можно было легко адаптировать систему к новым требованиям.

Уровень защиты

Щитовое оборудование должно быть выполнено из материалов, которые обеспечивают высокую степень защиты от воздействия внешней среды. Важно обратить внимание на степень защиты (IP), которая указывается в характеристиках оборудования. Для жилых объектов достаточно защиты IP20–IP30, а для коммерческих объектов, особенно в производственных помещениях, рекомендуется выбирать оборудование с более высокой степенью защиты (IP54–IP65).
