 Фланец - это диск или кольцо, в котором есть отверстия для болтовых соединений. Фланцы используются для прочного и герметичного соединения отдельных частей труб. Также с помощью фланцев к трубам подсоединяется различное оборудование. Благодаря фланцам, можно создать прочную и герметичную трубопроводную конструкцию. Свою популярность они приобрели из-за простоты изготовления и быстроты сборки и разборки.

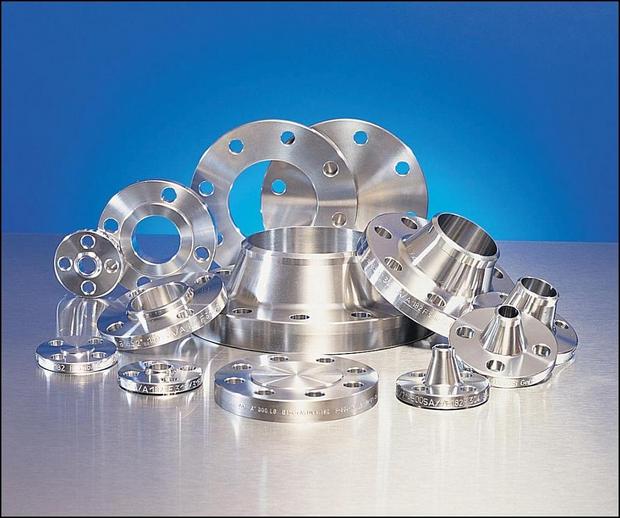

По виду фланец представляет собой стальной диск или кольцо с отверстиями под крепления - болты, шпильки. В России выпускаются три типа фланцев, к которым следует отнести стальные плоские приварные фланцы, «воротниковый» фланец и фланец стальной свободный на приварном кольце. В качестве материала, из которого изготовляются фланцы, используются легированные, углеродистые и нержавеющие стали. Изготавливаются фланцы стальные следующими методами: ковка, штамповка, кислородная или плазменно-дуговая резка, гибка с последующей сваркой стыка.
Фланцы стальные плоские приварные в классификации фланцев занимают одну из первых ролей. Стальные плоские приварные фланцы являются наиболее популярными, так как обеспечивают требования к уплотнению и надёжности большинства фланцевых соединений труб и оборудования. В то же время фланцы плоские приварные наименее притязательны в процессе изготовления и, как следствие, имеют более доступную цену.
По способу присоединения к трубе или методу приварки стандартные фланцы делятся на три группы:
- Плоские (приварные) - Фланец стальной плоский приварной регулируется ГОСТ 12820-80 «Фланцы стальные плоские приварные...»). Применение: соединение трубопроводов при номинальном давлении 0,1-2,5 Мпа, температуре рабочей среды -70˚С - +300˚С. Исполнение уплотнительной поверхности - 1,2,3 (допускается исп. 4,5,8 и 9).
- Воротниковые - Фланец стальной приварной встык (воротниковый). Регулируется ГОСТ 12821-80 «Фланцы стальные приварные встык...». Применение: соединение трубопроводов при номинальном давлении 0,1-20 Мпа, температуре рабочей среды -253˚С - +600˚С. Уплотнительная поверхность исполнения 1-9. Отличие воротникового фланца - наличие конического выступа, которым он и приваривается к трубе. Фланцы свободного типа используются в труднодоступных участках трубопроводов. Наиболее часто при монтаже трубопроводов применяются плоские фланцы. Они представляют собой кольца, которые надеваются на трубу и фиксирутся на ней специальными болтами. Чаще всего плоские фланцы изготавливают из из легированных, углеродистых, а также нержавеющих сталей. Стальные фланцы, благодаря своим характеристикам, качеству материала и высокой устойчивости к различным воздействиям, являются наиболее качественными и прочными.
- Свободные - Фланец стальной свободный на приварном кольце. Регулируется ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце...»). Применение: соединение трубопроводов при номинальном давлении 0,1-2,5 Мпа, температуре рабочей среды -30˚С - +300˚С. Уплотнительная поверхность исполнения 1,2,3 (допускается исп. 4,5,8 и 9).
Стальные фланцы выпускают как круглой, так и квадратной формы. Это объясняется тем, что на сегодняшний день производится небольшое количество трубопроводной арматуры, в которой в качестве присоединительного узла используется квадратный фланец.
|
