Конструкция и условия эксплуатации кабеля АВБбШв
30.03.2016 17:14
Конструкция и условия эксплуатации кабеля АВБбШв 3.0 из 5 на основе 1 голосований.

Конструкция и условия эксплуатации кабеля АВБбШвПрименение бронированной кабельной продукции требуется во многих сферах. И наиболее востребованным на современном рынке является кабель АВБбШв, который способен осуществлять передачу и распределение электрической энергии в установках стационарного типа, где максимальное постоянное напряжение не превышает уровня в 1000 В.

Силовой кабель АВБбШв имеет электрический проводник, выполненный из алюминия. Сечение его жилы составляет 16 кв.мм и более. Предусмотрено многожильное исполнение, при котором между собой могут быть скручены 2, 3 или 4 жилы (зависит от производителя и разновидности кабельной продукции). В качестве изоляции выступает специальный поливинилхлоридный слой. На современном рынке можно найти более 50 разновидности кабеля АВБбШв.

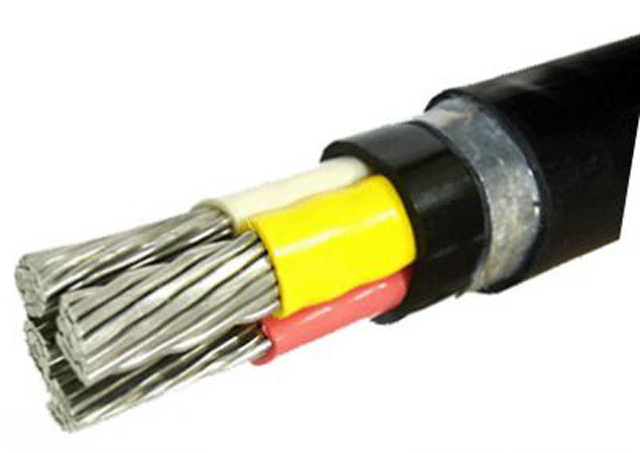

Основными конструкционными элементами кабеля АВБбШв являются:

  • Алюминиевая токопроводящая жила. Может быть выполнена в разных вариациях (однопроволочная или многопроволочная, секторная или круглая);
  • Поливинилхлоридная изоляция. Жилы кабеля АВБбШв различаются цветом: нулевые – голубые, заземляющие – зеленовато-желтые;
  • Поясной изолирующий слой также выполнен из поливинилхлоридного пластиката;
  • Внешняя изоляция изготавливается из стальной ленты (используются две ленты, покрывающие друг друга);
  • Битумный слой;
  • Внешний изоляционный слой из поливинилхлорида.

Кабель АВБбШв может быть использован для монтажа в траншеях, туннельных, канальных и коллекторских конструкциях, в местах с рисками возникновения пожара и взрыва. При этом допускается прокладка на открытом воздухе (вне зависимости от климатических условий), а также в наклонных, горизонтальных и вертикальных трассах. Очень важно соблюдать нормальные условия эксплуатации кабеля АВБбШв, при которых во время его работы отсутствуют приложенные на него механические растягивающие усилия. Примерный срок эксплуатации данной кабельной продукции составляет около 25-30 лет.

Прокладка этой кабельной продукции разрешена в тех случаях, когда температура воздуха превышает уровень в -15 градусов. Если температура воздуха более +35 градусов, то перед прокладкой нужно измерить и влажность, которая должна составлять не более 98%. В процессе монтажа очень важно учесть предельные температурные пороги.

Подробнее о данной модели можно узнать на сайте http://es-nnov.ru/, где также представлена исчерпывающая информация по всем другим видам кабельной продукции.
